一、產品概述：

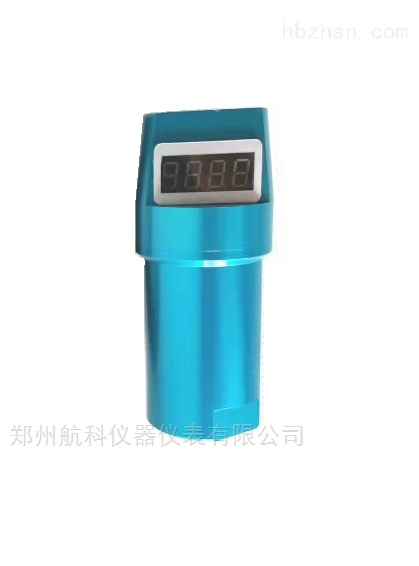

數顯一體化振動變送器是將振動傳感器和精密電路集成在一起，構成高精度振動測量系統。其將振動速度值（或位移值）轉化為輸出標準4-20mA電流信號，連接PLC、DCS系統等?？捎糜诒O(jiān)視汽輪機，壓縮機，風機，電動機、水泵、磨煤機等旋轉機械的機殼振動狀況。該變送器采用二線制連接方式，使接線更為簡單方便。數顯振動一體化結構。多種安裝方式、多種振動量程范圍、可滿足各種場合的應用要求。

二、技術參數：

1 頻率響應：10 ～ 1000 Hz

2 自振頻率：10Hz

3 測量范圍：0-20mm/s / 0-200um ( 0-100mm/s可選 )

4 輸出電流：4～20mA

5 輸出阻抗：≤500Ω

6 工作電壓：DC24V

7 接線方式：二線制

8 測量方向：垂直或水平

9 使用環境：溫   度  -30℃～85℃   相對濕度 ≤90%

10 外形尺寸：φ60×105mm

11 安裝螺紋：M10*1.5

12 重    量： 約350g

13 接線說明：棕色：+24VDC    藍色：信號輸出

三、安裝方式：

垂直或水平安裝在被測點上，將傳感器底部螺釘固定在被測殼體上，然后將傳感器擰緊即可。并定期檢查不得有松動。

四、注意事項：

傳感器應防止劇烈碰幢和敲打，運輸過程和貯存時應置于專用包裝盒內。
